Barrage de la Ville Hatte à Pléven

HISTORIQUE

Premier ouvrage construit par le Conseil Département, le barrage sur l'Arguenon a été mis en chantier en 1971.
La retenue a été mise en eau en 1973.
Sa vocation principale est de créer une retenue d’eau brute en vue de la production d’eau potable par l’usine attenante du Syndicat Mixte Arguenon Penthièvre.
Le barrage a été conçu par le bureau d’études Coyne et Bellier de Paris. Depuis le 1/07/18, le barrage est sous la maîtrise d’ouvrage du SDAEP.
L’exploitation est réalisée par l’entreprise SAUR dans le cadre d’un contrat de prestation de service.

CARACTÉRISTIQUES PRINCIPALES DE LA VOÛTE

Barrage de classe B validé par l’arrêté préfectoral du 04/06/2009.

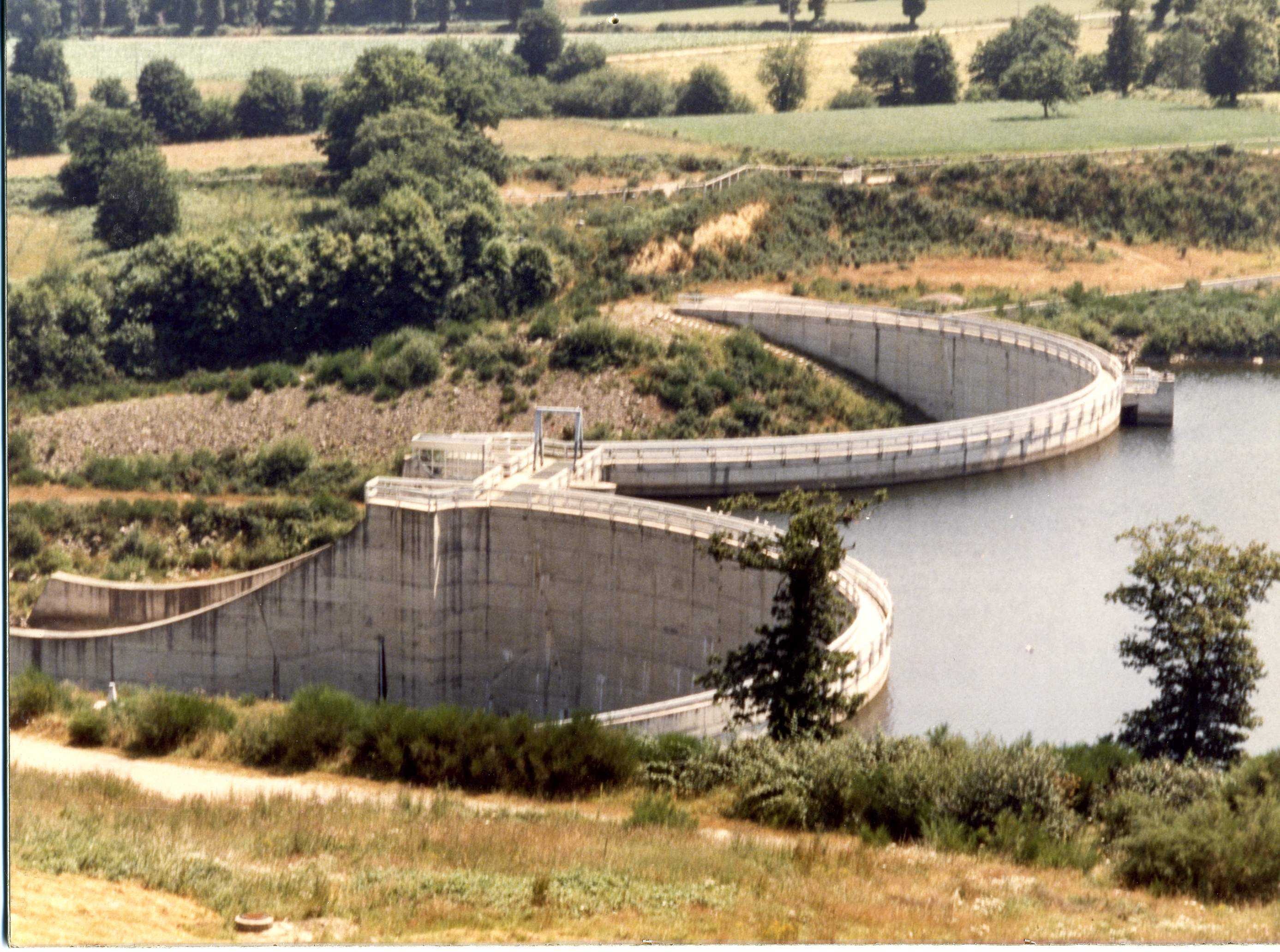

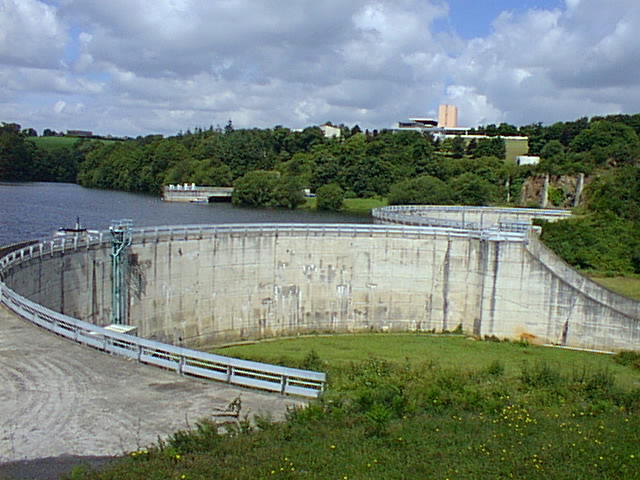

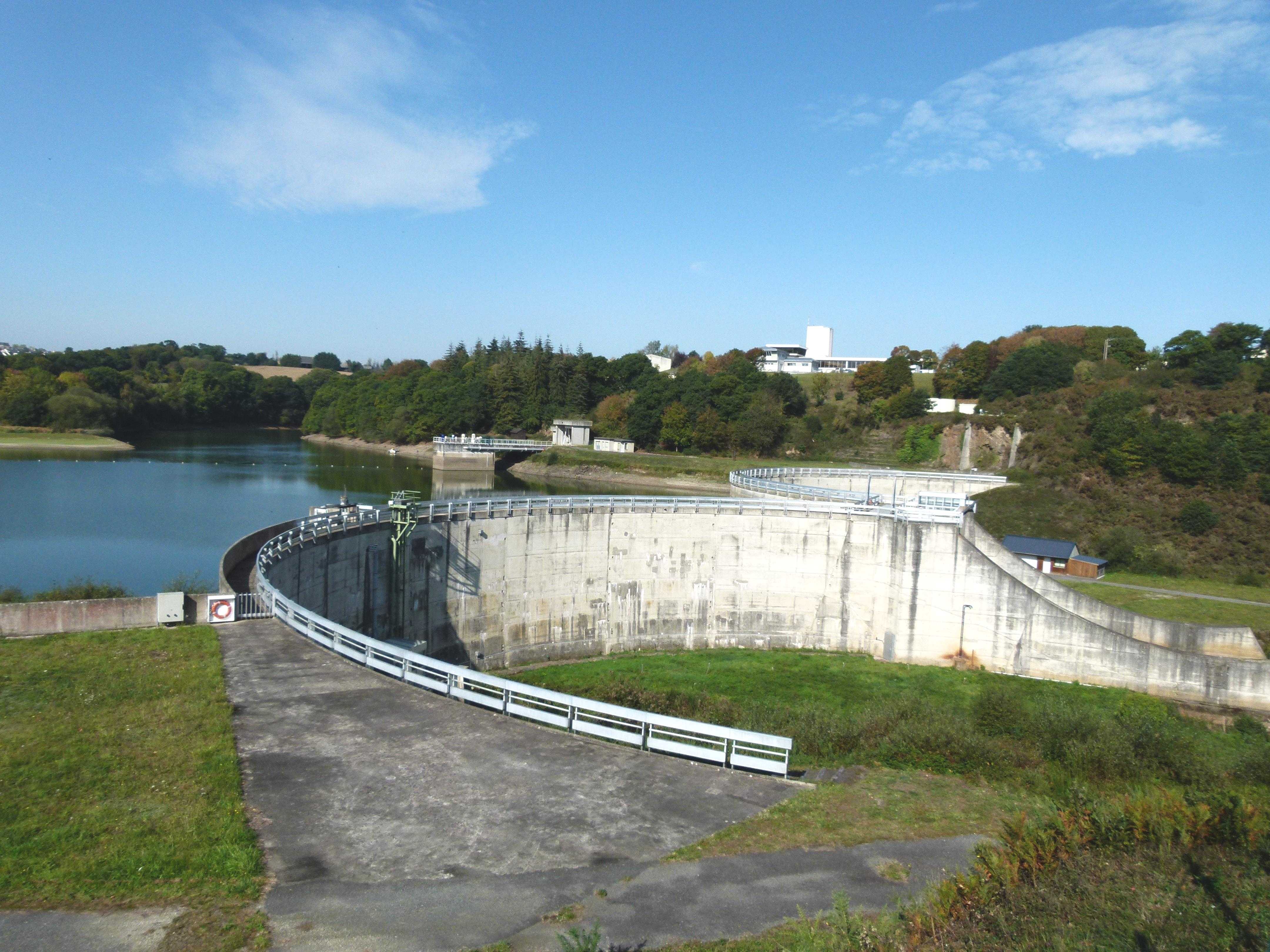

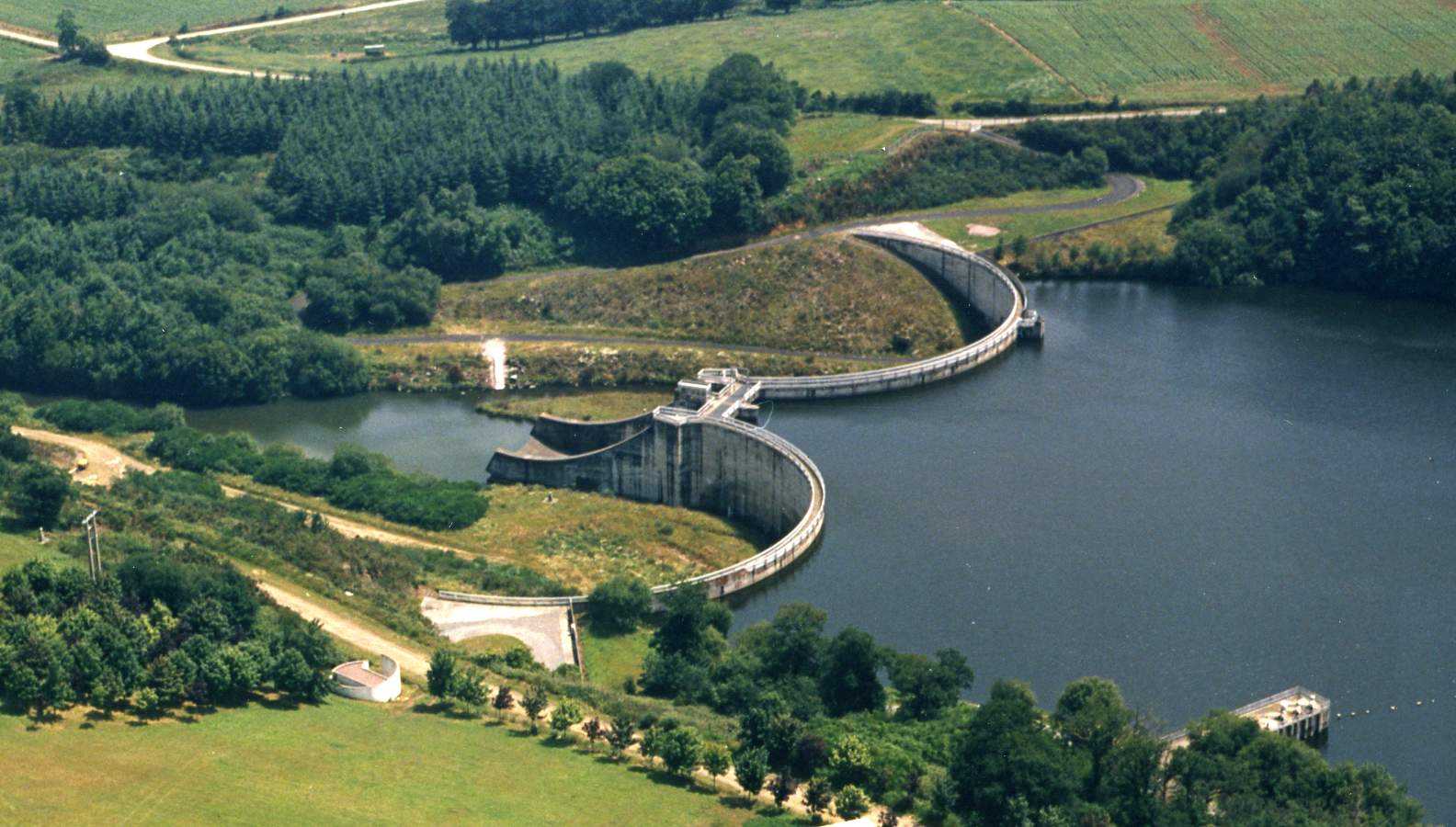

De type bi-voûte en béton s'appuyant sur une culée poids qui supporte l'évacuateur de crues, le barrage a les caractéristiques suivantes :

  • Hauteur maximale sur fonds de fouilles : 33 m
  • Hauteur hors sol : 14 m
  • Longueur en crête : 194 m
  • Volume de béton : 38 800 m³
  • Cote de Plus Hautes Eaux (PHE) : 22,50 m NGF
  • Cote NGF du couronnement : 24 m.

ÉQUIPEMENTS HYDROMÉCANIQUES

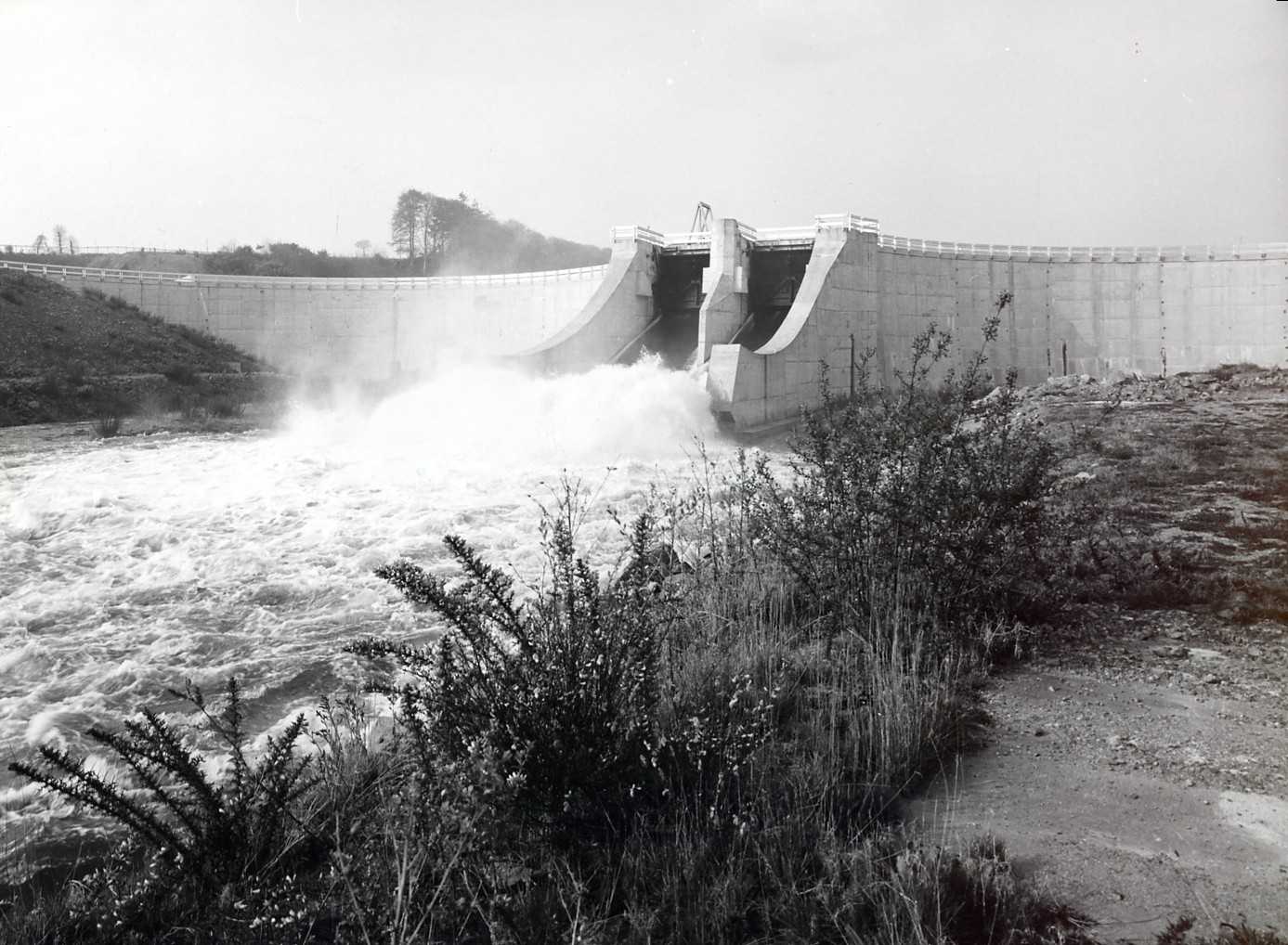

Le barrage est équipé de deux évacuateurs de crue d’un débit totale de 260 m3/s sous la cote de Plus Haute Eau (PHE).
En l’absence de crue, les évacuations se font par deux vannes de fond motorisées :

  • La Vanne à jet creux d'un débit maximal de 9 m³/s sous la cote des PHE,
  • Une vanne de débit réservé de 240 l/s sous la cote des PHE.

Ces vannes peuvent être isolées par une vanne de garde amont.
Une conduite siphon indépendante alimente la passe à poissons à 100 l/s maximum.
La passe à poissons est équipée d’un ascenseur qui permet la montaison des poissons migrateurs par un dispositif fonctionnant en cadence durée.

SURVEILLANCE / AUSCULTATION

En sa qualité de maître d'ouvrage, le SDAEP applique les dispositions réglementaires spécifiques aux barrages intéressant la sécurité publique.
Le suivi quantitatif de la réserve et la sûreté de l'ouvrage sont assurés par les agents de l’entreprise SAUR de Pluduno. Une astreinte assure le relais les soirs, week-ends et jours fériés.
Le barrage est équipé d’instruments de mesure qui enregistrent en continu, et des relevés bimensuels sont effectués par l’exploitant.
Un contrôle biannuel est effectué par la DREAL (Service de l’État).
Conformément à la réglementation, un bureau d'études spécialisé, missionné par le SDAEP, analyse régulièrement les données produites par les instruments de mesure (pendules, vinchons, drains, piézomètre, capteurs de température, pluviomètre, sonde de niveaux).
Outre son rôle primordial pour la production d’eau potable, et malgré un dimensionnement non prévu à cet effet, le barrage tente de gérer les crues et limiter les inondations à l’aval, notamment la ville de Plancoët dont les quais sont exposés à l’influence de la marée. Pour concourir à cette mission, des stations de mesures de débit ont été installées en amont sur les cours d’eau de l’Arguenon et de la Rosette et complétées de stations pluviométriques à Broons, Jugon les Lacs et Collinée.
Toutes ces informations sont centralisées sur une supervision.

LE PLAN D’EAU

Caractéristiques :

  • Volume à la cote 22,50 m NGF : 11,5 millions de m³ d'eau
  • Superficie : 180 hectares
  • Bassin versant amont : 383 km²

Afin de protéger la vie piscicole en queue de retenue lorsque la cote du plan d’eau baisse à l’étiage, une vanne clapet a été créée à Lorgeril en 2001 : cette retenue représente un volume d’une capacité d'environ 1 million m³ d'eau.

Activités :

  • La pêche : le plan d'eau est classé en deuxième catégorie piscicole. En queue de retenue, il a été aménagé un parcours de pêche accessible aux personnes à mobilité réduite.
  • La navigation à rames et au moteur électrique pour les embarcations dûment autorisées (autorisation délivrée par le SDAEP à l’appui de l’Arrêté préfectoral du 21 août 2014). Des zones de navigations restent interdites par mesure de sécurité à proximité du barrage et pour la protection des zones de frayères.
  • Une base nautique pour la pratique de l'aviron est située à mi-parcours de la retenue au lieu-dit de Tournemine.
  • Des cales de mise à l'eau et des pieux d'amarrage sont mis à disposition des usagers et entretenus par le Conseil Départemental.

LE PÉRIMÈTRE DE PROTECTION IMMÉDIAT

Le barrage et le plan d’eau sont sous la maîtrise d’ouvrage du SDAEP.
Le périmètre de protection immédiat a une surface totale de 226 ha (constitué des parcelles du plan d'eau - 180 ha, et d'une bande de terrain en pourtour – 46 ha) ; le foncier autour du plan d’eau est propriété du Conseil Départemental et est soumis au régime forestier.
La randonnée est pratiquée autour de la retenue. Les chemins sont sous la responsabilité du Conseil Départemental.
Toute construction et activité polluante sont interdites à l’intérieur du périmètre.
Les périmètres de protection (immédiat et rapproché) ont été réactualisés par arrêté préfectoral du 23/01/08, puis complété par un nouvel arrêté en date du 09/09/16 pour modifier la réglementation des activités dans le périmètre.
