Barrage de Saint Barthélémy à La Méaugon

HISTORIQUE

Commencés fin 1975, les travaux de construction de l'ouvrage se sont achevés au printemps 1978 par la mise en eau de la retenue. Sa vocation principale est de créer une retenue d’eau brute en vue de la production d’eau potable par l’usine de production d’eau potable de St Brieuc Armor Agglomération (SBAA) située à l’aval du barrage. Le barrage a été conçu par le bureau d’études Coyne et Bellier de Paris. Depuis le 1/07/18, le barrage est sous la maîtrise d’ouvrage du SDAEP. L’exploitation est réalisée par l’entreprise SAUR dans le cadre d’un contrat de prestation de service.

CARACTÉRISTIQUES PRINCIPALES DE LA VOÛTE

Barrage de Classe A validé par arrêté préfectoral du 7 mai 2009.

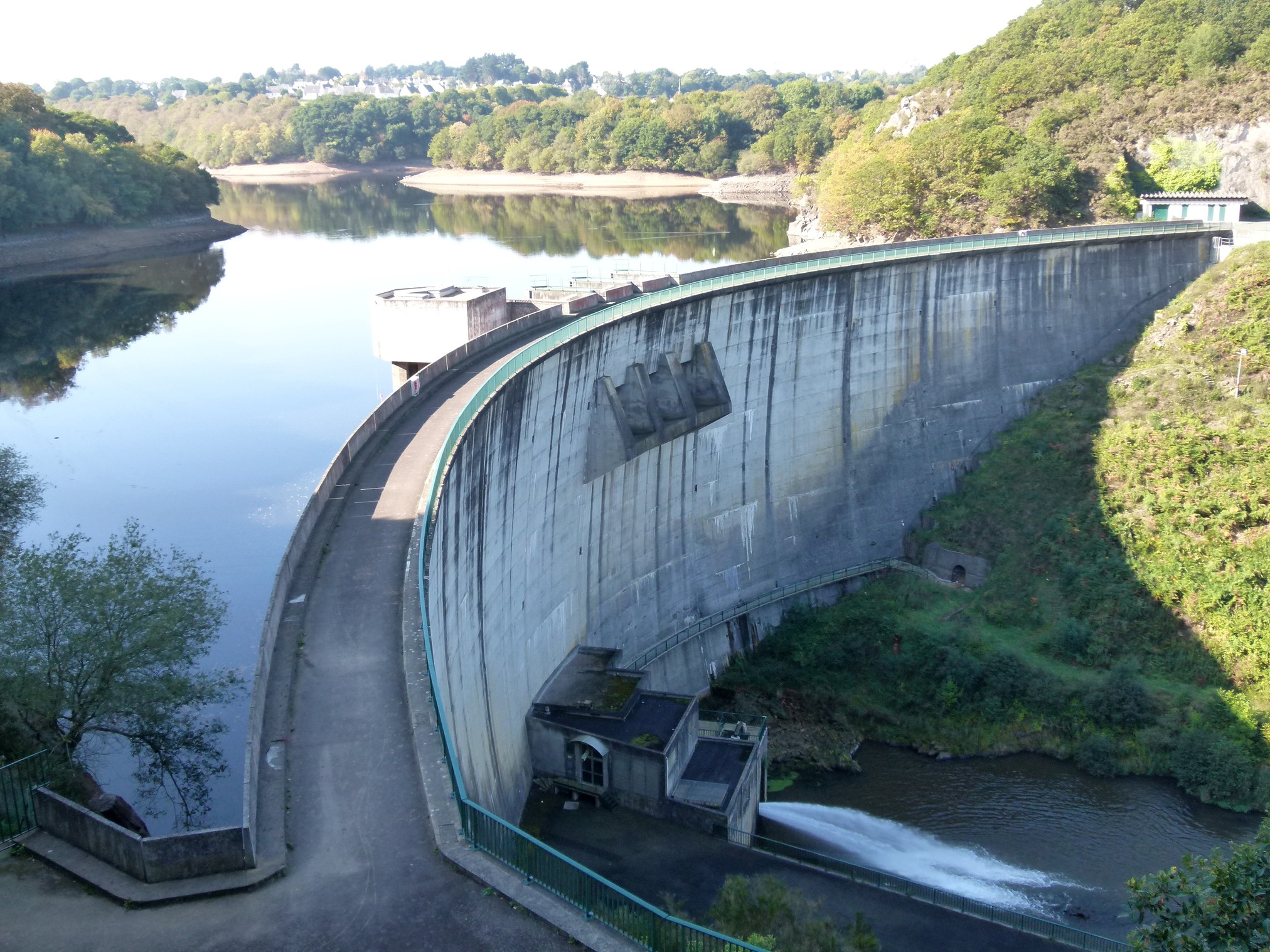

De type voûte unique en béton à double courbure, le barrage a les caractéristiques suivantes :

• Hauteur maximale sur fonds de fouilles : 45 m
• Hauteur hors sol : 39 m
• Longueur en crête : 200 m
• Volume de béton : 30000 m³
• Cote NGF de retenue normale : 87 m
• Cote NGF du couronnement : 89 m.

ÉQUIPEMENTS HYDROMÉCANIQUES

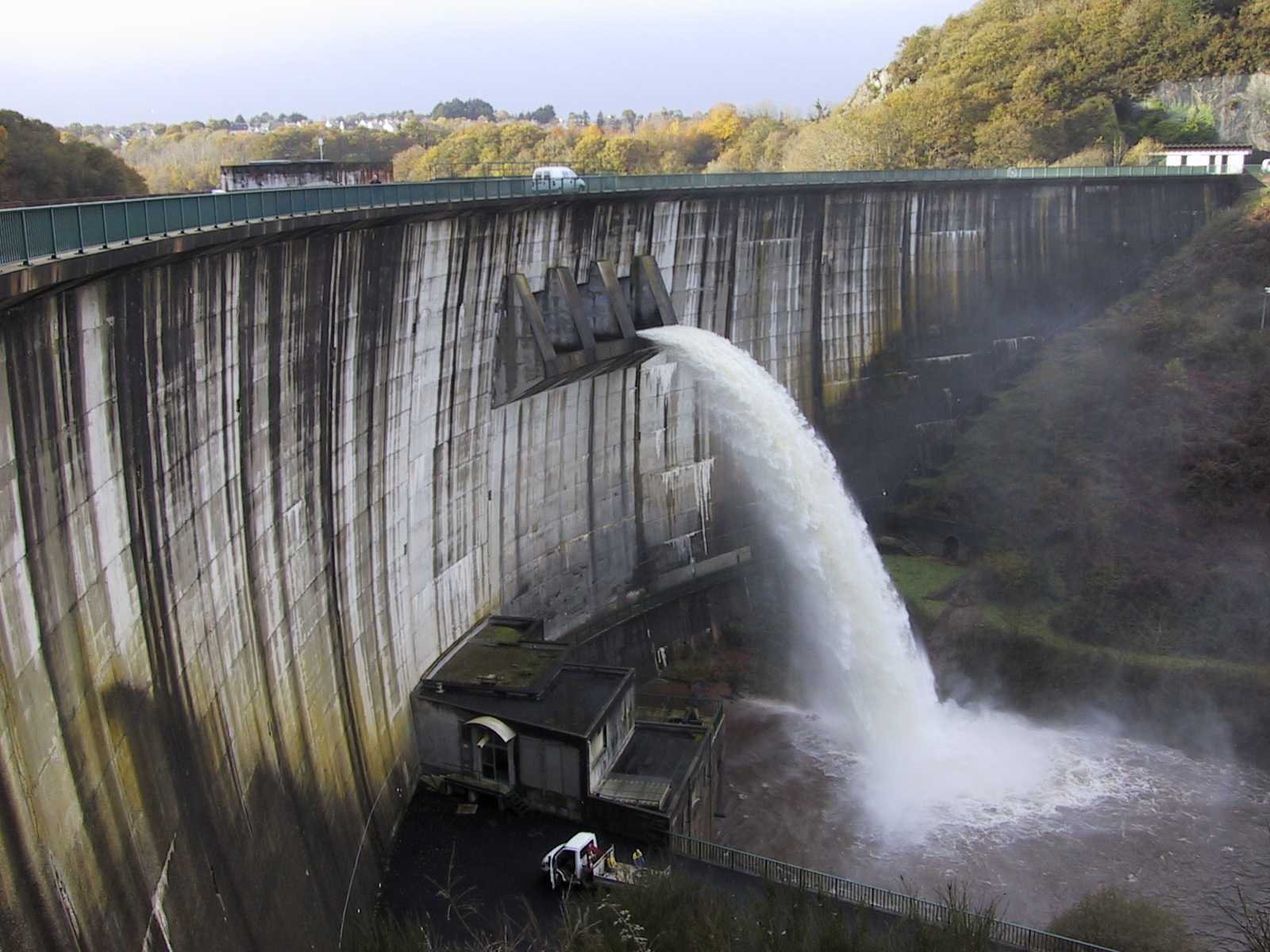

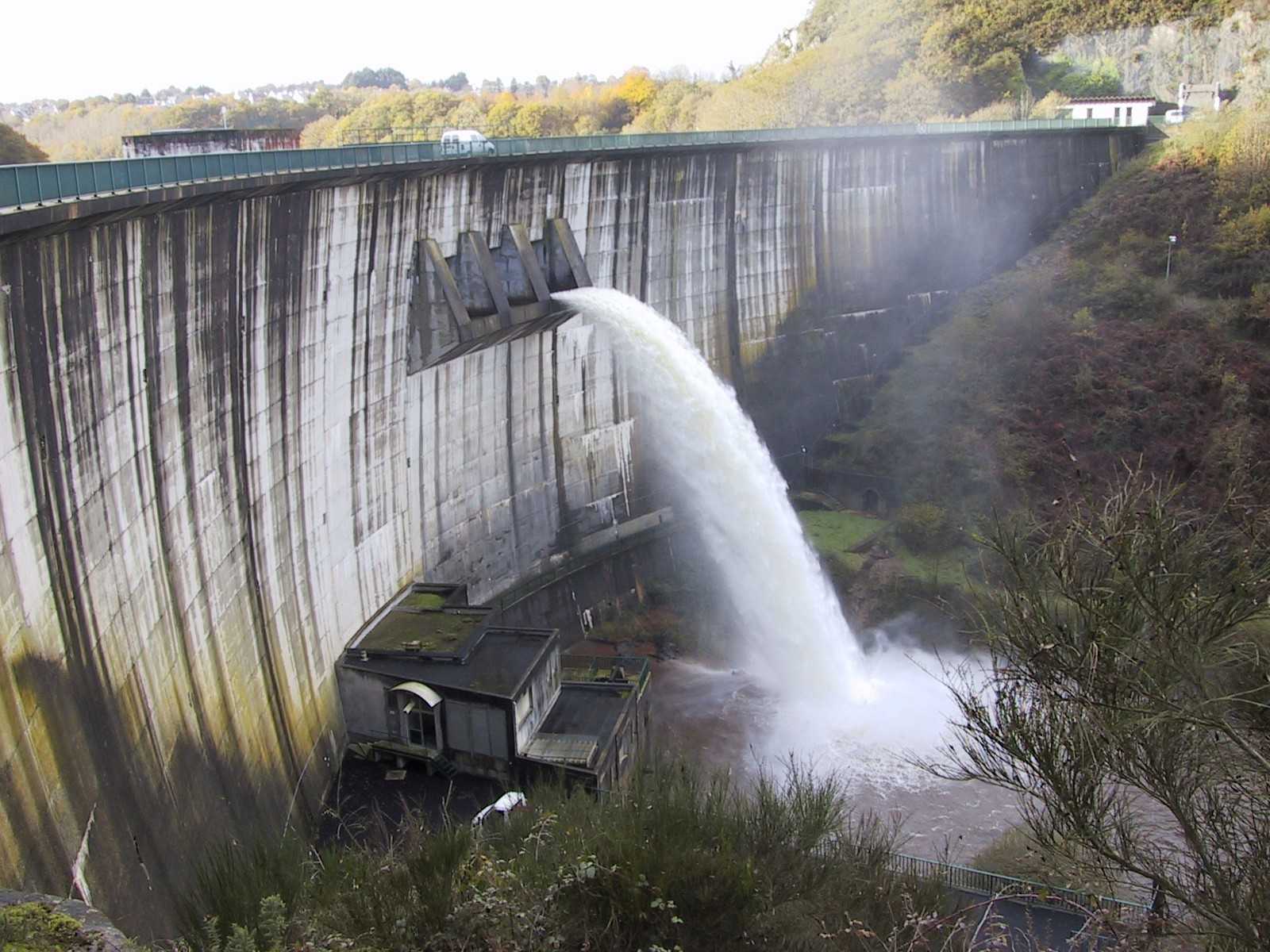

Le barrage est équipé de trois évacuateurs de crue d’un débit totale de 215 m3/s sous la cote de Plus Haute Eau (PHE).
Hors période de crue, les évacuations se font par des vannes de fond motorisées :

• Une vanne de fond de type vanne segment pour un débit maximum de 22,5 m3/s - Une vanne à jet creux qui restitue le débit réservé jusqu’à 700 l/s sous la cote PHE ;

Ces vannes peuvent être isolées par une vanne de garde amont.
Le barrage est équipé d’une passe à poissons de type Borland pour la montaison des poissons migrateurs.

SURVEILLANCE / AUSCULTATION

En sa qualité de maître d'ouvrage, le SDAEP applique les dispositions réglementaires spécifiques aux barrages intéressant la sécurité publique.
Le suivi quantitatif de la réserve et la sûreté de l'ouvrage sont assurés par les agents de l’entreprise SAUR de Pluduno. Une astreinte assure le relais les soirs, week-ends et jours fériés.
Le barrage est équipé d’instruments de mesure qui enregistrent en continu, et des relevés bimensuels sont effectués par l’exploitant.
Un contrôle annuel est effectué par la DREAL (Service de l’État).
Conformément à la réglementation, un bureau d'études spécialisé, missionné par le SDAEP, analyse régulièrement les données produites par les instruments de mesure (pendules, vinchons, drains, piézomètre, capteurs de température, pluviomètre, sonde de niveaux).
Outre son rôle primordial pour la production d’eau potable, et malgré un dimensionnement non prévu à cet effet, le barrage tente de gérer les crues et limiter les inondations à l’aval. Pour concourir à cette mission, des stations de mesures de débit ont été installées en amont et en aval du barrage et complétées de stations pluviométriques à La Harmoye et Plaintel.
Toutes ces informations sont centralisées sur une supervision.

LA MICROCENTRALE

Le barrage a été équipé en 1983 d'une microcentrale hydroélectrique turbinant en hiver les excédents d'écoulements.

La centrale comporte 2 turbines Francis à axe vertical entraînant 2 génératrices asynchrones.

• Génératrice 1 : débit 3,8 m³/s et puissance brute de 1170 kW
• Génératrice 2 : débit 1,5 m³/s et puissance brute de 350 kW.

Production moyenne annuelle : 2 500 000 kWh.
L’énergie électrique est injectée sur le réseau électrique et vendue à un fournisseur d’énergie.

LE PLAN D’EAU

Caractéristiques :

• Volume à la cote 87 m NGF : 7,9 millions de m³ ;
• Superficie : 81 hectares ;
• Bassin versant amont : 195 km².

Activités :

• La pêche : le plan d'eau est classé en deuxième catégorie piscicole, toutefois l'amorçage est interdit ;
• La navigation à voile, rames et moteur électrique pour les embarcations dûment autorisées (autorisation délivrée par le SDAEP à l’appui de l’Arrêté préfectoral du 21 août 2014). Des zones de navigations restent interdites par mesure de sécurité à proximité du barrage et pour la protection des zones de frayères.Les moteurs thermiques sont formellement interdits.
• Une base nautique pour la pratique de l'aviron, le canoë-kayak, le paddle est située à mi-parcours de la retenue au lieu-dit du Pont Noir. Ce site est animé par le club d’aviron.
• Des cales de mise à l'eau sont mis à disposition des usagers et entretenus par le Conseil Départemental.

Le plan d’eau est équipé de deux colonnes d’aération hypolimnique immergées non loin du barrage et alimentés par un compresseur de 55 kW. Cette aération vise à renforcer l’oxygénation de l’eau par déstratification afin de lutter contre une dégradation de sa qualité avant sa potabilisation et pour limiter les effets de l’eutrophisation dans la zone concernée.

LE PÉRIMÈTRE DE PROTECTION IMMÉDIAT

Le périmètre de protection immédiat a une surface totale de 191 ha (constitué des parcelles du plan d'eau - 81 ha, et d'une bande de terrain en pourtour – 110 ha) ; le foncier autour du plan d’eau est propriété du Conseil Départemental et est soumis au régime forestier. Il a été en grande partie reboisé d 'essences feuillues.
Un sentier de 20 km environ, réservé aux activités pédestres, équestres et VTT, ceinture la retenue.
Toute construction et activité polluante sont interdites à l’intérieur du périmètre.
Les périmètres de protection (immédiat et rapproché) ont été réactualisés par arrêté préfectoral du 23/12/94, puis complété par un nouvel arrêté en date du 10/10/03 pour renforcer les dispositions visant les activités dans le périmètre.
