Barrage de Kerne Uhel à Trémargat
HISTORIQUE
Dernier né des ouvrages départementaux, le barrage sur le BLAVET, commencé en 1979, a été mis en eau en 1981.
Sa vocation principale est de créer une retenue d’eau brute en vue de la production d’eau potable par l’usine du Syndicat Mixte Kerne Uhel située juste à l’aval du barrage.
Le barrage a été conçu par le bureau d’études Coyne et Bellier de Paris.
Depuis le 1/07/18, il est sous la maîtrise d’ouvrage du SDAEP.
L’exploitation est réalisée par l’entreprise SAUR dans le cadre d’un contrat de prestation de service.
CARACTÉRISTIQUES PRINCIPALES DE LA VOÛTE
Barrage de Classe A validé par arrêté préfectoral du 7 mai 2009.
Barrage de classe C validé par l’arrêté préfectoral du 04/06/2009.

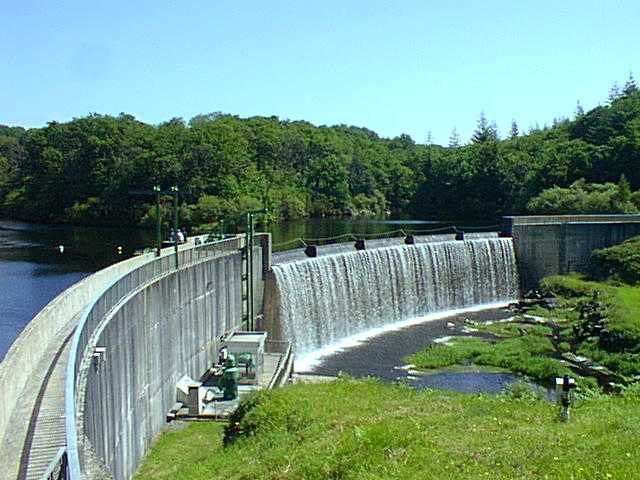

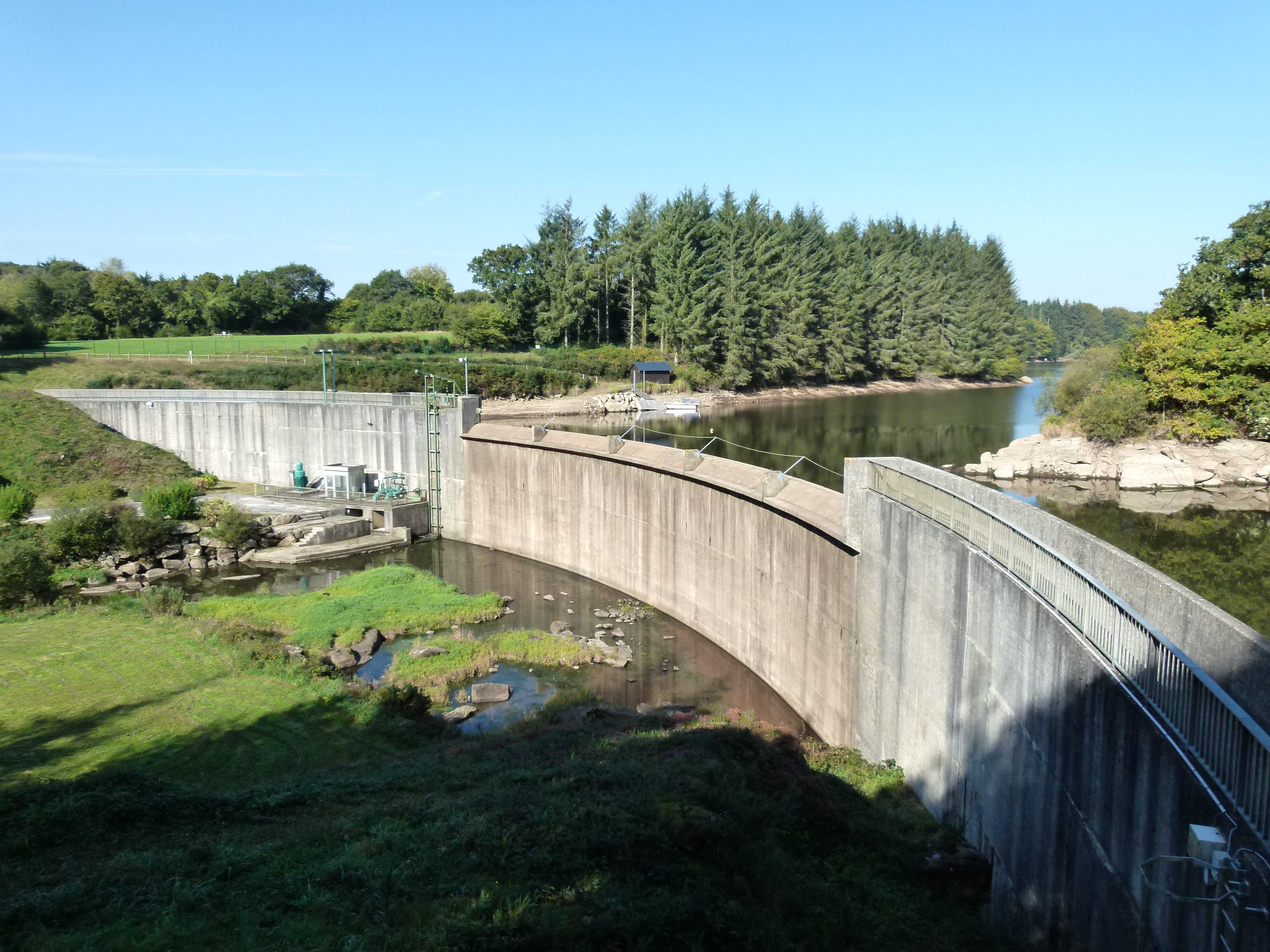

De type voûte unique cylindrique, le barrage a les caractéristiques suivantes :
- Hauteur maximale sur fonds de fouilles : 14 m
- Hauteur hors sol : 12 m
- Longueur en crête : 120 m
- Volume de béton : 2 300 m³
- Cote NGF de retenue normale : 220,05 m
- Cote NGF du couronnement : 221 m.
ÉQUIPEMENTS HYDROMÉCANIQUES

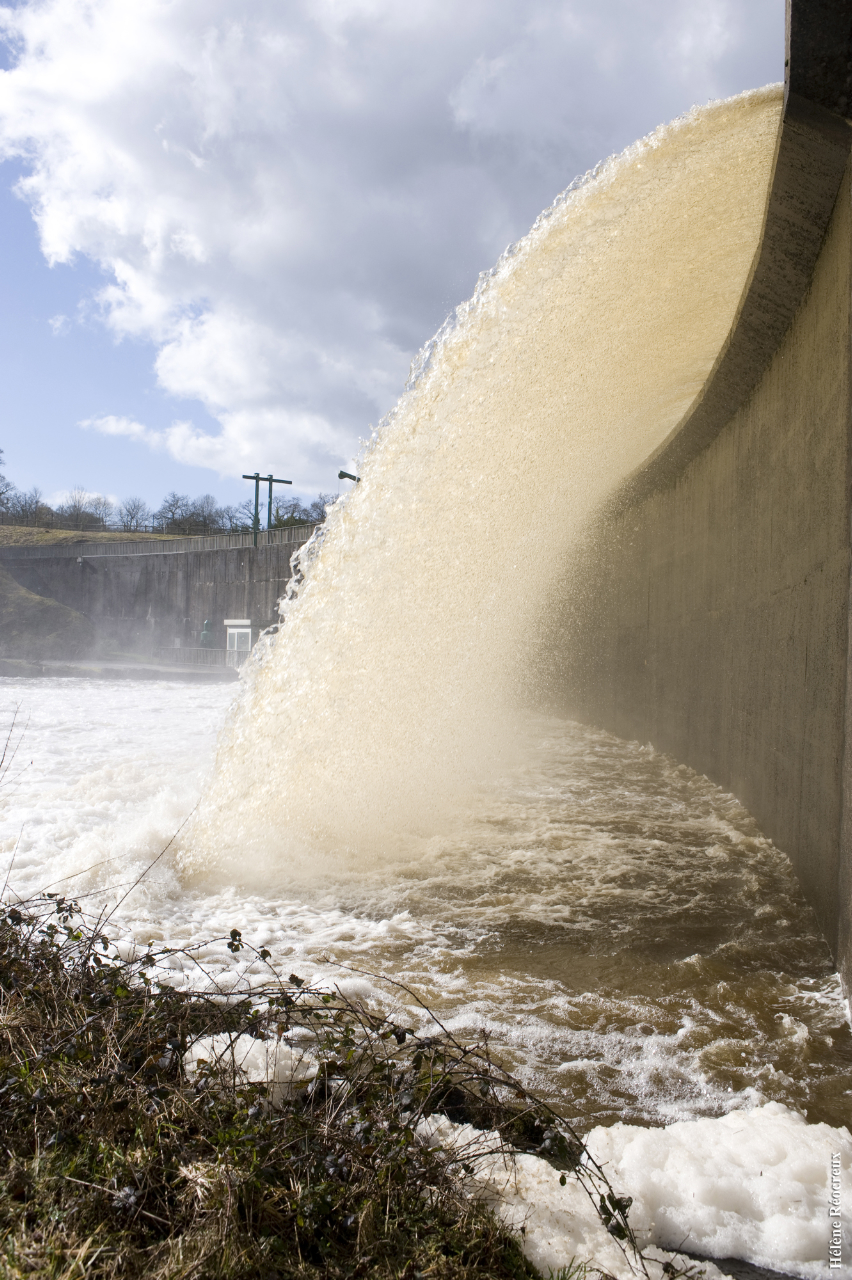

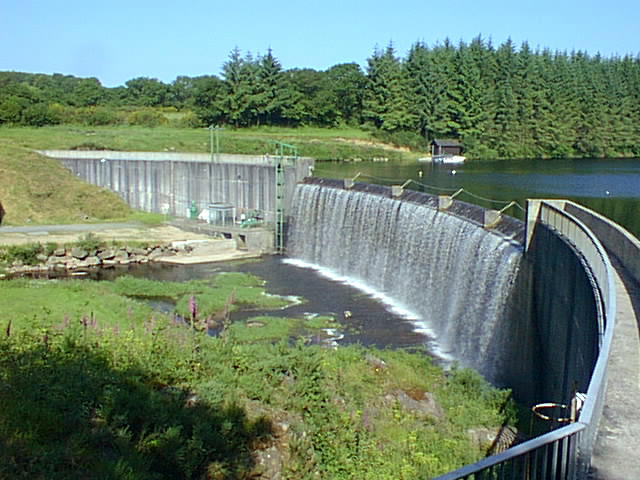

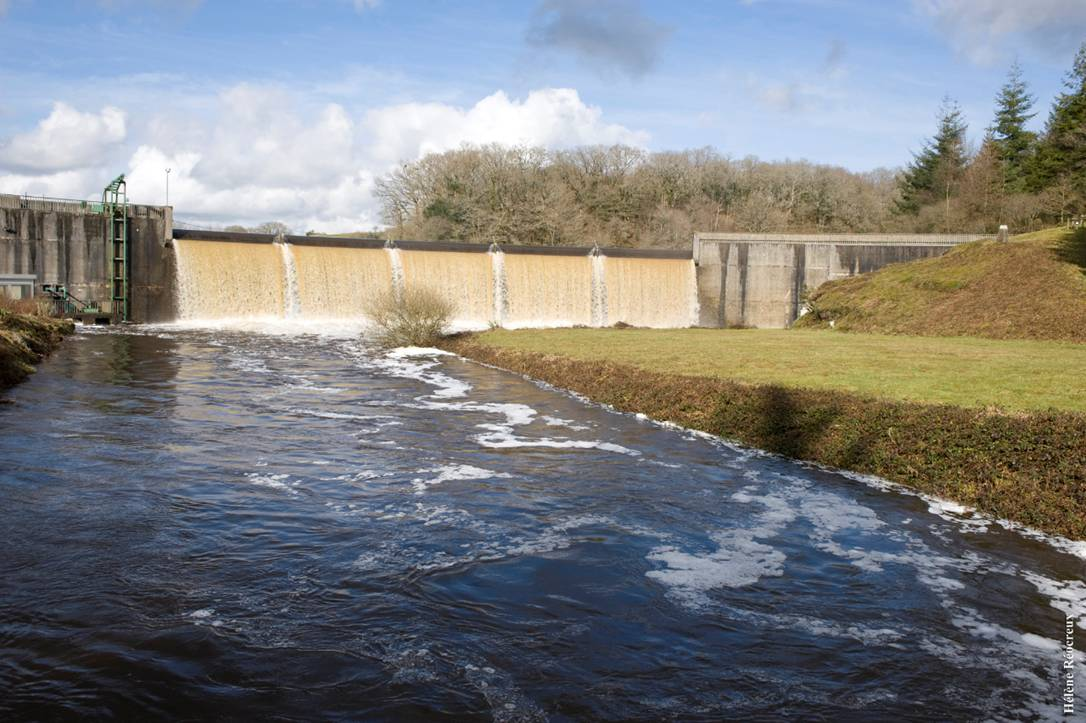

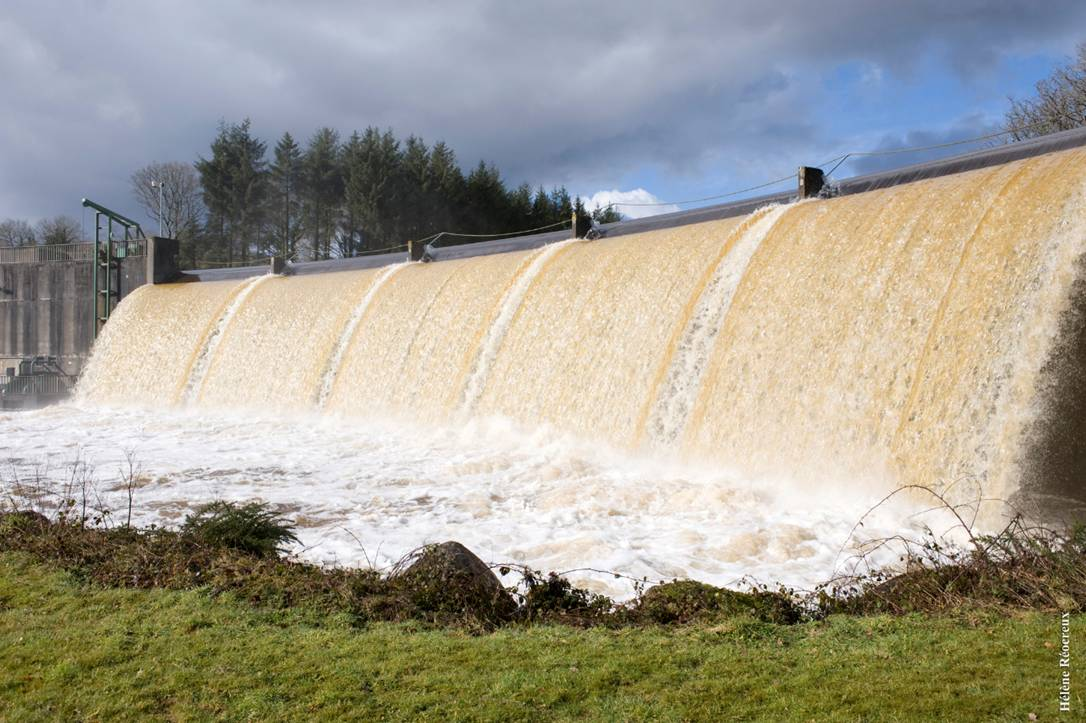

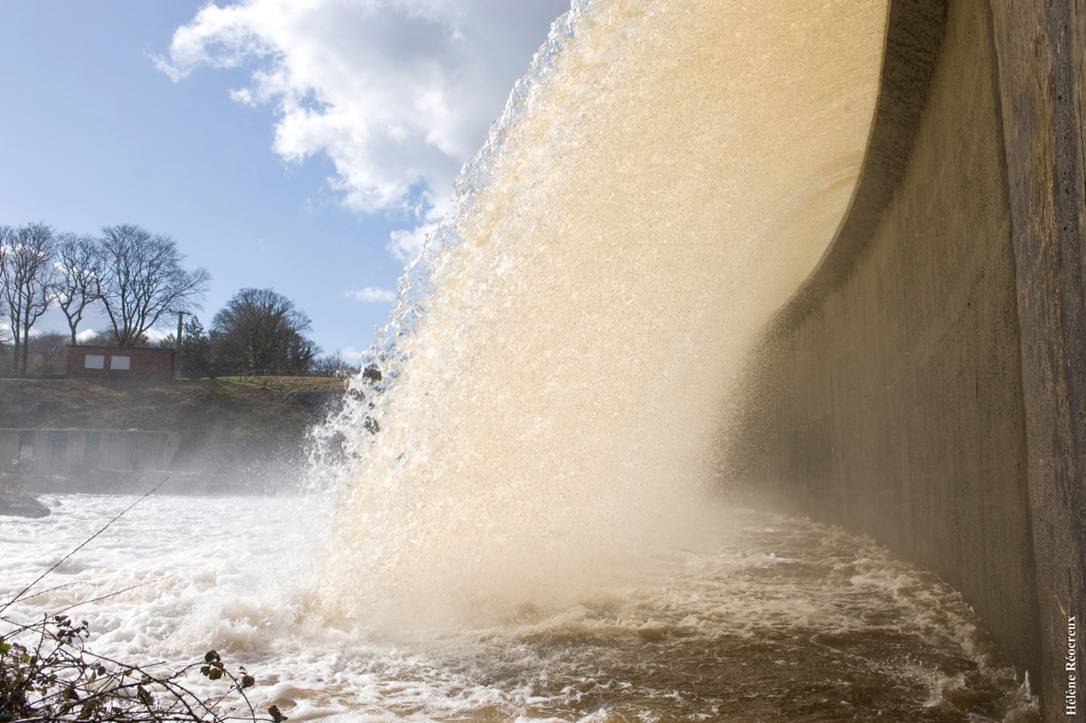

Le barrage n’est pas équipé de vanne évacuatrice de crue ; les régimes hydrauliques élevés sont gérés par un déversoir à seuil libre de 45 m de longueur pouvant évacuer 90 m3/s sous la cote 221 m NGF.
Hors période de crue, les évacuations se font par des vannes de fond motorisées :
- Vanne de fond de type vanne wagon pour un débit maximum de 8,5 m3/s sous la cote de Plus Haute Eau (PHE) ; cette vanne peut être isolée par une vanne de garde ;
- Une vanne papillon motorisée qui restitue le débit réservé jusqu’à 600 l/s.
Il existe une passe à poissons équipée d’un ascenseur qui permet la montaison des poissons migrateurs par un dispositif fonctionnant en cadence durée.
SURVEILLANCE / AUSCULTATION
En sa qualité de maître d'ouvrage, le SDAEP applique les dispositions réglementaires spécifiques aux barrages intéressant la sécurité publique.
Le suivi quantitatif de la réserve et la sûreté de l'ouvrage sont assurés par les agents de l’entreprise SAUR de Pluduno. Une astreinte assure le relais les soirs, week-ends et jours fériés.
Le barrage est équipé d’instruments de mesure qui enregistrent en continu, et des relevés bimensuels sont effectués par l’exploitant.
Un contrôle biannuel est effectué par la DREAL (Service de l’État).
Conformément à la réglementation, un bureau d'études spécialisé, missionné par le SDAEP, analyse régulièrement les données produites par les instruments de mesure (pendules, vinchons, drains, piézomètre, capteurs de température, pluviomètre, sonde de niveaux).
Malgré l’absence de protection de ce barrage vis-à-vis des crues, le bassin versant est équipé de stations de mesure des débits en amont et aval de l’ouvrage.
Toutes ces informations sont centralisées sur une supervision.
LA MICROCENTRALE
Le barrage est équipé d'une microcentrale hydroélectrique turbinant en hiver les excédents d'écoulements.
La centrale comporte 1 turbine de type Kaplan à axe vertical entrainant une génératrice asynchrone :
- Débit : 2,5 m3/s
- Génératrice 2 : débit 1,5 m³/s et puissance brute de 350 kW.
- Production moyenne annuelle : 300 000 kWh.
L’énergie électrique est injectée sur le réseau électrique et vendu à un fournisseur d’énergie.
LE PLAN D’EAU
Caractéristiques :
- Volume à la cote 220,05 m NGF : 2,4 millions m ;
- Superficie : 74 hectares ;
- Bassin versant amont : 90 km².
Activités :
Sur le plan d'eau peuvent se pratiquer :
- La pêche : le plan d'eau est classé en première catégorie piscicole. L'amorçage est interdit.
- La navigation à voile, rames et moteur électrique pour les embarcations dûment autorisées (autorisation délivrée par le SDAEP à l’appui de l’Arrêté préfectoral du 21 août 2014). Les moteurs thermiques sont formellement interdits.
- Une base nautique pour la pratique de la voile et canoë-kayak est située à 400 m en amont du barrage dans l’anse de Pen ar C’hoat.
Le plan d’eau est équipé de deux lignes d’aération surpressée immergées non loin du barrage et alimentés par un compresseur de 45 kW. Cette aération vise à renforcer l’oxygénation de l’eau par déstratification afin de lutter contre une dégradation de sa qualité avant sa potabilisation et pour limiter les effets de l’eutrophisation dans la zone concernée.
LE PÉRIMÈTRE DE PROTECTION IMMÉDIAT
Le barrage et le plan d’eau sont sous la maîtrise d’ouvrage du SDAEP.
Le périmètre de protection immédiat a une surface totale de 117 ha (constitué des parcelles du plan d'eau - 74 ha, et d'une bande de terrain en pourtour – 43 ha) ; le foncier autour du plan d’eau est propriété du Conseil Départemental et est soumis au régime forestier. Il a été en grande partie reboisé d 'essences feuillues. Un sentier, réservé aux piétons et VTT, ceinture la retenue. Toute construction et activité polluante sont interdites à l’intérieur du périmètre.
Les périmètres de protection (immédiat et rapproché) ont été réactualisés par arrêté préfectoral du 04/06/03, puis complété par un nouvel arrêté en date du 31/01/18 pour modifier la réglementation des activités dans le périmètre.
